HKCWKZ620開關柜智能操控裝置說明書
開關柜智能操控裝置
（HKCWKZ620)
一、概述
我公司生產的開關柜智能操控裝置是針對3～35KV戶內開柜設計研制的新一代產品，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。
該產品功能強大：有帶電顯示、溫濕度數字顯示、自動加熱除濕控制，斷路器分合閘狀態指示；儲能、接地開關指示；語音防誤指示；RS485通訊接口功能等。
二、產品功能特點
2-1、智能化程度高：不僅能顯示開關分合狀態，還可判斷指示開關小車是處于試驗位置與工作位置之前還是處于柜體之外。
2-2、增加了語音防誤提示功能。
2-3、具備溫濕度數字顯示，同時可監控兩處環境的溫濕度狀況，RS485通訊接口使其具備了與變電站其它設備組成實顯的微機防誤監控系統、語音防誤提示功能。
2-4、抗干擾能力強：采用獨特的抗干擾技術。
2-5、高可靠性：采用工業級電子元件。
三、技術參數
●電 源：AC200V±10%V 50Hz DC220V±10%V
●工作環境：-20℃～+65℃
●控制調整：溫度0℃～65℃ 濕度：0%RH-99%RH
●控制精度：溫度±2℃ 濕度±5%RH
●功 率：≤3W
●通 訊：RS485 波特率9600
●抗電強度：外殼與端子間大于AC2500V
●絕緣性能：外殼與端子間大于500MΩ
●抗干擾：符合GB/T17626.8-1998標準
●抗震性：10～55～10Hz 2g lmin
●有源輸出：≤3A
四、安裝方式
4-1、儀器的安裝方式：嵌入式
4-2、儀器的外形尺寸圖及開孔尺寸圖：（單位：mm）
外形圖及安裝尺寸圖(單位mm) 外形尺寸：230mm ×180mm×90mm
五、儀器基本功能介紹

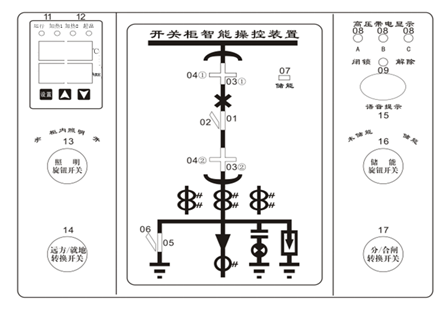

5-1、產品面板功能顯示說明
（注：圖中編號是為了說明面板的指示功能，實際儀器上無編號。）
注：
01斷路器合閘指示
02斷路器分閘指示
03①、03②工作指示位置
04①、04②試驗指示位置
05接地開關合指示
06接地開關分指示
07儲能指示
08帶電指示（A、B、C）三相
09閉鎖指示
10溫度、濕度指示（雙溫雙濕）
11自動加熱指示
12通風報警指示
13柜內照明轉換開關
14遠方、就地操作開關
15語音提示
16已儲能/未儲能轉換開關
17分閘、合閘開關

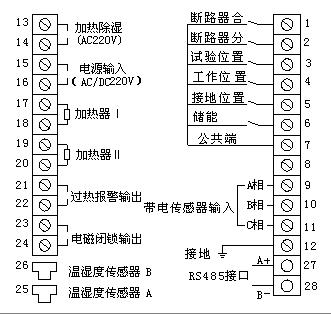

5-2、產品端子接線圖（以下為標準接線端子圖，謹作參考?。?/strong>
接線端子介紹：
1：斷路器合
2：斷路器分
3：試驗位置
4：工作位置
5：接地刀
6：儲能
7：公共端
8：空
9：A相
10：B相
11：C相
12：接地
13、14：負載電源
15、16：裝置電源
17、18：加熱1（有源）
19、20：加熱2（有源）
21、22：超溫報警（無源）
23、24：閉鎖輸出（無源）
27、28：RS485接口
25：溫濕度傳感器A
26：溫濕度傳感器B
5-3、儀器開關狀態動作說明：
儀器在通電情況下：
當端子1與端子7短接時，01豎向紅色模擬條亮，表示斷路器合閘；
當端子2與端子7短接時，02側向綠色模擬條亮，表示斷路器分閘；
當端子3與端子7短接時，04①、04②橫向綠色模擬條亮，表示小車處于試驗位置；
當端子5與端子7短接時，05豎向紅色模擬條亮，表示接地刀合指示；
當端子6與端子7短接時，面板上紅色方燈亮，表示已儲能；燈滅，表示未儲能；
5-4、高壓帶電顯示部分
端子A、B、C帶電時，面板上高壓帶電顯示燈亮，分別表示母排A、B、C處于高壓帶電狀態，同時面板上09閉鎖帶指示燈亮。端子23、24為一組電磁閉鎖輸出，當A、B、C任何一項帶電，端子23、24輸出為開點。高壓傳感器副邊失電時，A、B、C三點不帶電，面板上09指示燈滅，端子23、24為閉合。
5-5、溫濕度控制部分
儀器采用了插撥式端子結構，方便用戶安裝、接線、使用。插口A接一路溫濕度傳感器，插口B接另一路溫濕度傳感器，儀器的工作條件出廠已設定好，用戶如需變更參數請參考下表設定：
設定參數及其意義如下表：
|
設置編號 |
設置參數 |
出廠設定 |
描述 |
|
P1 |
濕度啟動值 |
85 |
單位%RH |
|
P2 |
濕度停止值 |
80 |
單位%RH |
|
P3 |
加熱啟動值 |
5 |
單位℃ |
|
P4 |
加熱停止值 |
10 |
單位℃ |
|
P5 |
超溫報警值 |
60 |
單位℃ |
|
P6 |
通訊地址 |
01 |
本機通訊地址 |
|
P7 |
語音開關 |
01 |
01表示語音開；00表示關 |
5-6.操控參數設定功能說明:
按鍵說明及描述：←表示確認與退出鍵
▲表示向上選擇或數值+1；“▼”表示向下選擇或數值-1
裝置開機自動進入自檢程序，面板指示燈依次亮起延時1s左右熄滅，運行指示燈閃爍。第一排第一位數碼管指示當前顯示數據對應傳感器采集值，AB路傳感器采集數據依次循環顯示如下圖1所示。
1）參數設定方法如下：
①：濕度啟動值設置：按“←”鍵進入設置狀態，共有7項，設置（P1--P7）每按一下“▼”鍵，會跳到下一項。
在P1 界面時按下“←”鍵第二行數碼管數字呈閃爍狀態，表示已經進入濕度啟動值設置界面，按“▼”▲”鍵增減數值，按“←”鍵保存當前定值退出。如圖2所示
②：濕度停止值設置：在P2界面時按下“←”鍵第二行數碼管數字呈閃爍狀態，表示已經進入濕度停止值設置界面，按“▼”▲”鍵增減數值，按“←”鍵保存當前定值退出。如圖3所示
余下定值設置方法相同，可參照設置編號說明修改定值。
六、使用調試方法
1、開關狀態顯示器輸入狀態調試：
利用公共端7分別短接端子2-6,各相應的發光指示條發亮度變換，其物理意義同“儀器開關狀態動作說明”部分。
2、加熱器調試：
選擇溫度、濕度的設定值，儀器具有兩路加熱，一路超溫報警功能。
3、溫濕度傳感器調試：按儀器說明插入溫濕度傳感器，用嘴對第一路傳感器輕輕吹一口濕氣，當濕度達到
用戶設定值時，儀器就會自動啟動第一路加熱器加熱除溫，同時面板上加熱器指示燈亮；第二路試驗方法同第一 路。
4、高壓帶電顯示部分調試：當A、B、C三相不帶電時，閉鎖解開，閉鎖指示燈滅，當A、B、C三相中任何一相帶電時，閉鎖有效，閉鎖提示燈亮。
