安徽徽凱創電力保護設備有限公司

一、產品概述

 概述

HKCWX將微機技術用于電網消諧，利用計算機快速、準確的數據處理能力實現快速傅里葉分析，其選頻準確。通過對PT電壓的采集，對電網諧振時的各種頻率成份能快速分析，準確的辨別出：接地故障、過壓故障和諧振故障。如果是電網諧振，微機控制器發出指令使消諧電路投入，實現快速消諧。HKCWX裝置對各種高頻、低頻和工頻諧振均準確判斷，動作迅速，較完善地解決了電力系統中電網的消諧問題，并能記錄發生的故障以及故障發生的時間。

HKCWX裝置可廣泛應用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。

2．HKCWX功能及特點

  模塊化設計，結構緊湊，技術先進，高速DSP核處理器使運算實時性和動作準確性得以保證；

  實時監控系統狀態，對出現的異常運行狀態（接地故障、過壓故障和電網諧振）做出準確判斷，并作出及時動作；

  工業標準的RS-485通訊接口，可以向上位機傳送系統的運行狀態；

  故障追憶功能，顯示最近20次歷史故障記錄；

  具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用；

 雙硬件看門狗電路確保軟件運行的可靠性；

 中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。

3．信號燈及按鍵說明：

 ◆ 運行： 正常運行指示燈，閃爍頻率1Hz;

    ◆ 諧振： 諧振故障指示，諧振故障消除后熄滅；

 報警： 故障指示，系統正常運行后熄滅；

 ←↑↓→：菜單選擇和參數調整按鍵；

 確認： 進入下級菜單和確認參數設定按鍵；

 取消： 返回上級菜單和取消參數設定按鍵；

 復位： 系統重新啟動按鍵。

4．工作原理

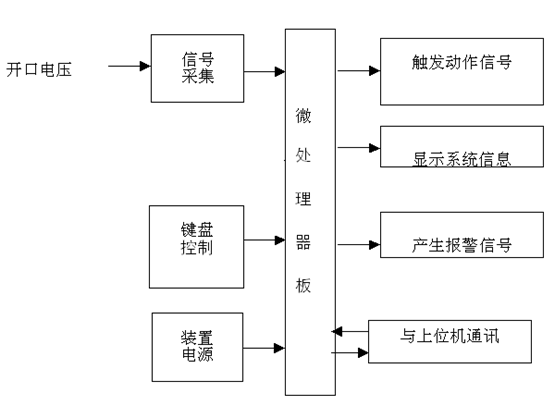

HKCWX是基于PT提供的開口電壓信號而設計的產品。裝置總體結構如下圖所示：主要由微處理器、按鍵顯示、信號輸出和電源等模塊構成。

二、HKCWX操作說明

設備在到達現場后，先進行控制器試驗。

 通電開機后液晶屏顯示：

2．2秒后顯示界面：

當裝置上電后，將顯示“運行”、兩段母線運行狀態和當前時間。當系統出現接地故障、過壓故障、和電網諧振故障時，將會顯示報警，如下圖所示：

3．按下“確認”按鍵進入主菜單界面：

通過“↑↓”按鍵選擇操作項目，選定項為反色顯示。按下“確認”可進入要操作的子菜單界面。主菜單共有5項，還有2項如下圖：

4．故障追憶

通過“↑↓”按鍵查詢最近20次故障的歷史記錄。按下“取消”返回主菜單界面。

5．時間設定

通過按“±”按鍵選擇修改時間參數（選中項反色顯示），“↑↓”按鍵來修改時間，顯示的時間依次為“年-月-日-時-分”，“確認”按鍵保存新設置的時間并返回主菜單，“取消”按鍵不保存新設置的時間并返回主菜單。

6．站號設置

 通過按“±”按鍵選擇修改站號參數（選中項反

色顯示），“↑↓”按鍵來修改站號，“確認”按鍵保存新設置的站號并返回主菜單，“取消”按鍵不保存新設置的站號并返回主菜單。

7．參數設置

 在參數設置前需要輸入密碼，如果密碼正確才能修改參數，否則返回主菜單界面。出廠設定密碼“99”。輸入密碼界面：

通過按“±”按鍵，輸入密碼，密碼正確后，進入?yún)?shù)設置界面：

“↑↓”按鍵選擇修改參數的項目，選中項目反色顯示，“±”按鍵設置參數數值，“確認”按鍵保存新設置的站號并返回主菜單，“取消”按鍵不保存新設置的站號并返回主菜單。

8．版本信息

按下“取消”返回主菜單界面。

三、使用環境

 海拔高度：小于2000m，特殊情況下可達4000m；

 工作環境溫度：-10℃- 60℃；

 空氣相對濕度：90% (25℃)、50% (40℃)

 使用地點不得有腐蝕性氣體、蒸汽、導電塵埃，不得有爆炸性氣體和破壞絕緣性氣體；

 安裝地點具有防風、防雨和防塵設施。

四、HKCWX裝置端子接線圖

                     A                                       B

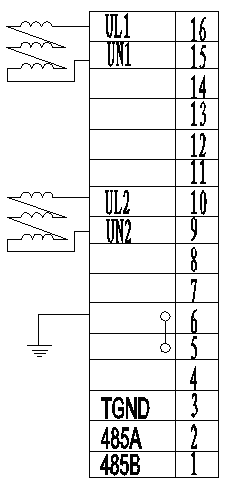

1．端子A為裝置信號通訊：

 A15~A16為第I段母線開口電壓輸入;

 A9~A10 為第II段母線開口電壓輸入；

 A5~A6為接地公共端；

 A3為485通訊接口地；

 A2為485通訊接口A;

 A1為485通訊接口B;

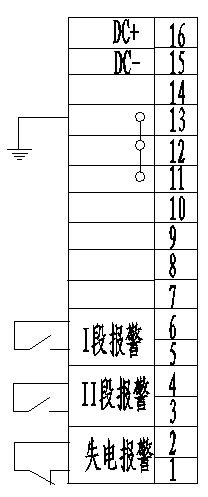

2．端子B為裝置電源報警：

 B15~B16提供電源輸入接口；AC/DC 85 ~265V；

 B11~B13為接地端；

 B5~B6為第I段母線故障報警端子,常開；

 B3~B4為第II段母線故障報警端子,常開；

 B1~B2為失電報警端子，常閉；

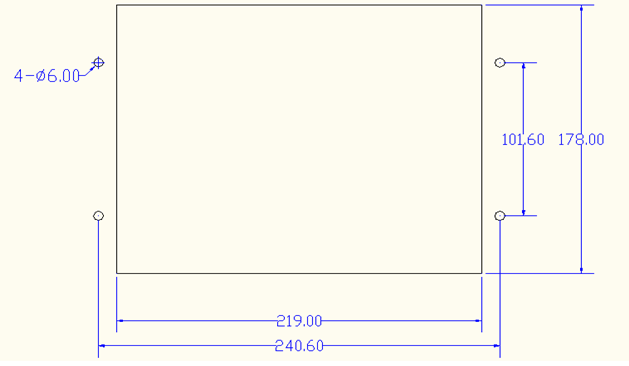

五、安裝尺寸 深度：115mm

六．通訊規約

消諧MODBUS（RTU模式）通訊規約，采用RS-485, 波特率為9600BPS，1位起始位,8位數據位，無校驗，1位停止位，共10位。XHG出廠時站址和通訊波特率已設好了，站址為01。

CRC校驗權值為CRC-16=X16+X15+X5+1

 主站詢問下行報文格式：

地址+功能碼+起始地址+字長度+16位CRC校驗碼

 從站應答上行報文格式：

地址+功能碼+字長度+數據長度+16位CRC校驗碼

 數據格式定義:

例：若設備地址為1

讀取狀態數據：

主站發送：01  03  00  00  00  04 44 09

其中 44  09為CRC校驗碼

設備回應：01  03  08  00 00  00 00  00 00 00 00  95 D7

其中95 D7為CRC校驗碼。

注：訂貨時請注明電壓等級。
